08 octobre 2021 – Remplacement d’un connecteur de charge sur une tablette Asus Zenpad 10

Une cliente a déposée une tablette Asus Zenpad 10 : le connecteur micro-usb était cassé.

Impossible de recharger la batterie, et donc une fois que la batterie est vide, impossible d’allumer la tablette.

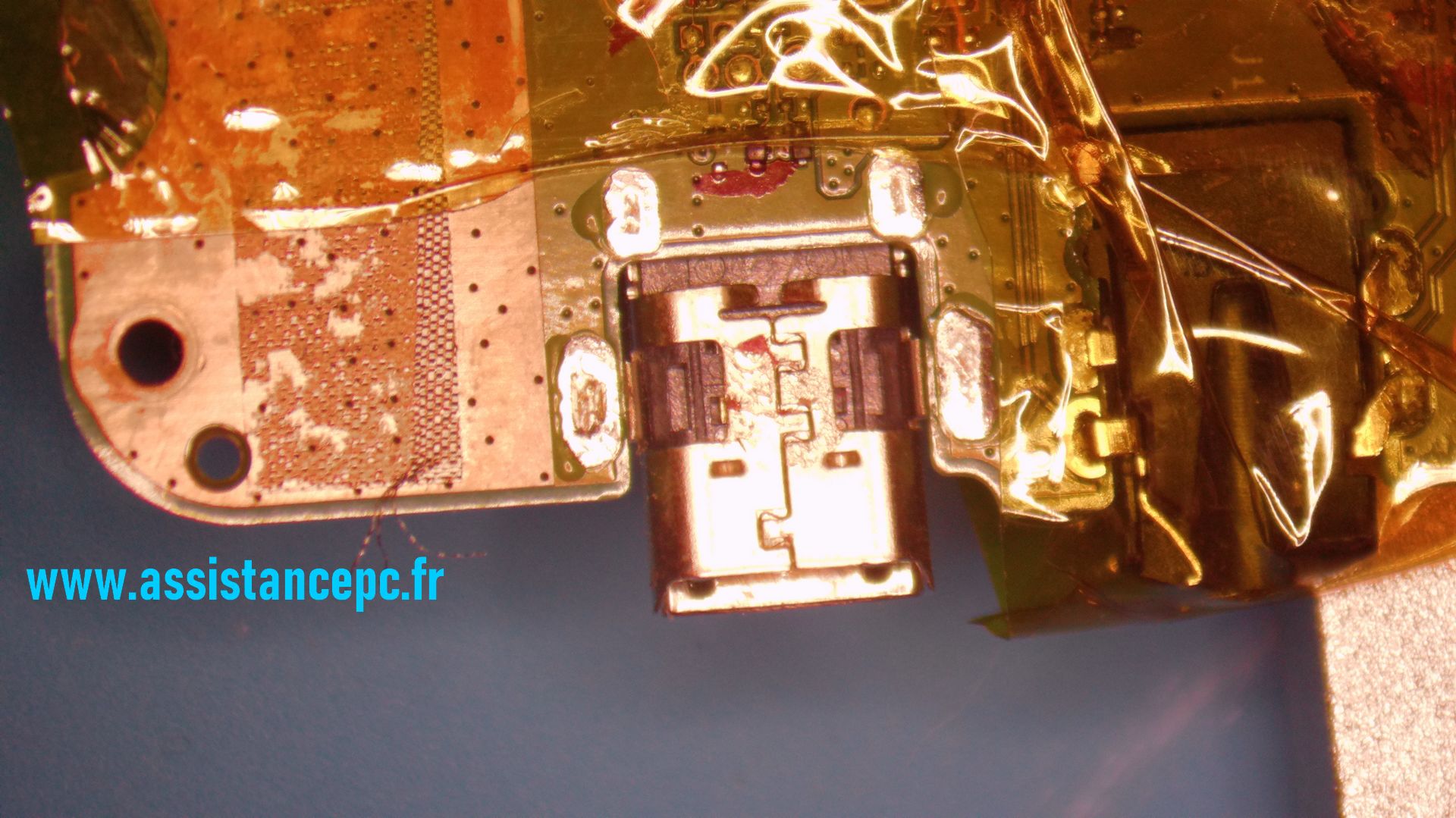

Nous allons commencés par démonter la carte mère. Et mettre des protections autour du connecteur pour ne pas détériorer les autres composants

Il y a notamment un connecteur en plastique : c’est la prise jack. Il s’agit de ne pas la faire fondre, le but est de réparer la tablette, pas de la dégrader.

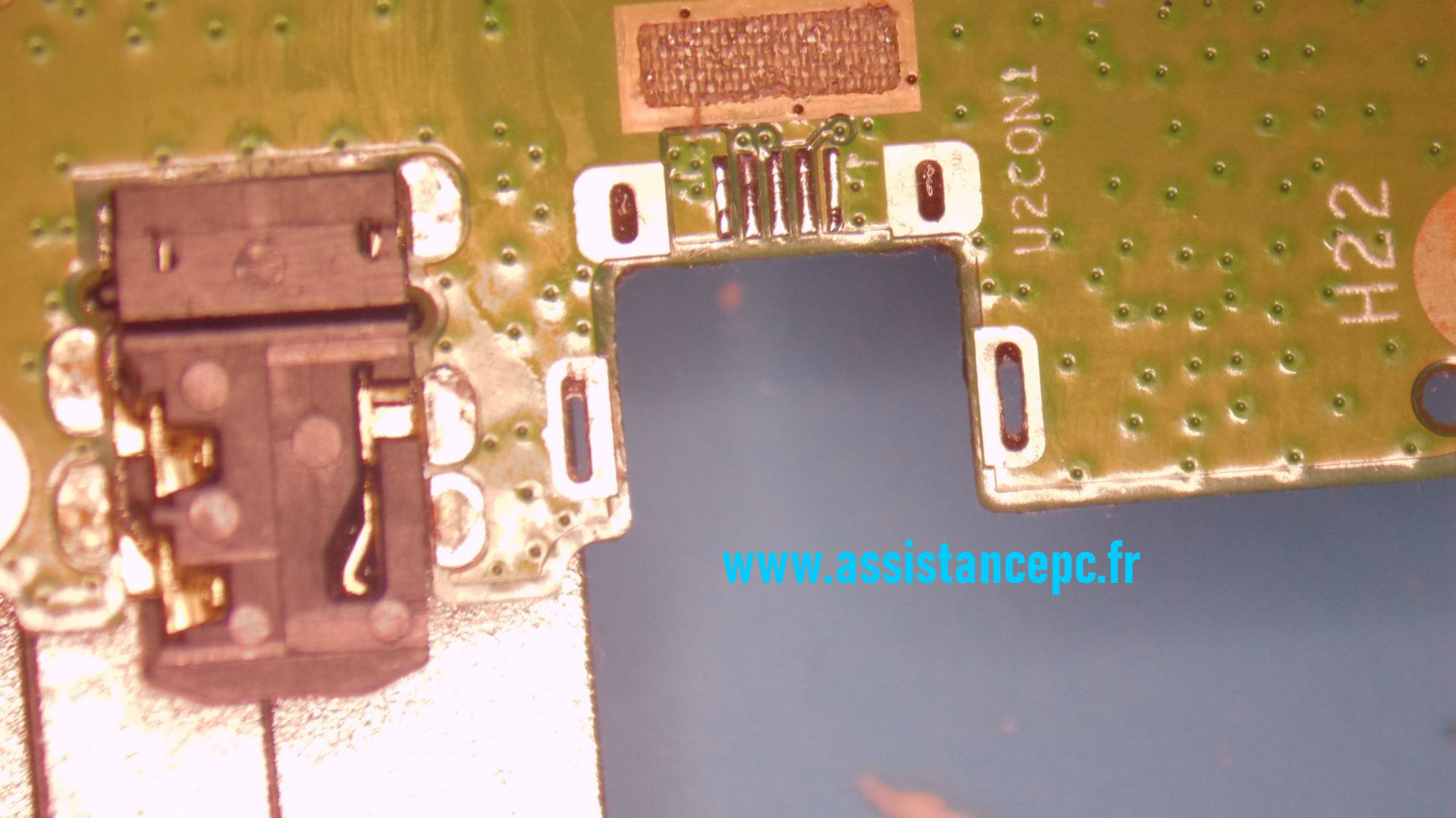

Une fois le connecteur dessoudé, nous supprimons la soudure restante pour pouvoir bien positionner le nouveau connecteur. Le but est qu’il solidement soudé sur la carte mère.

Puis, nous préparons les pistes (en haut) : c’est par ici que passe les lignes pour le 5V, masse et ligne de communication.

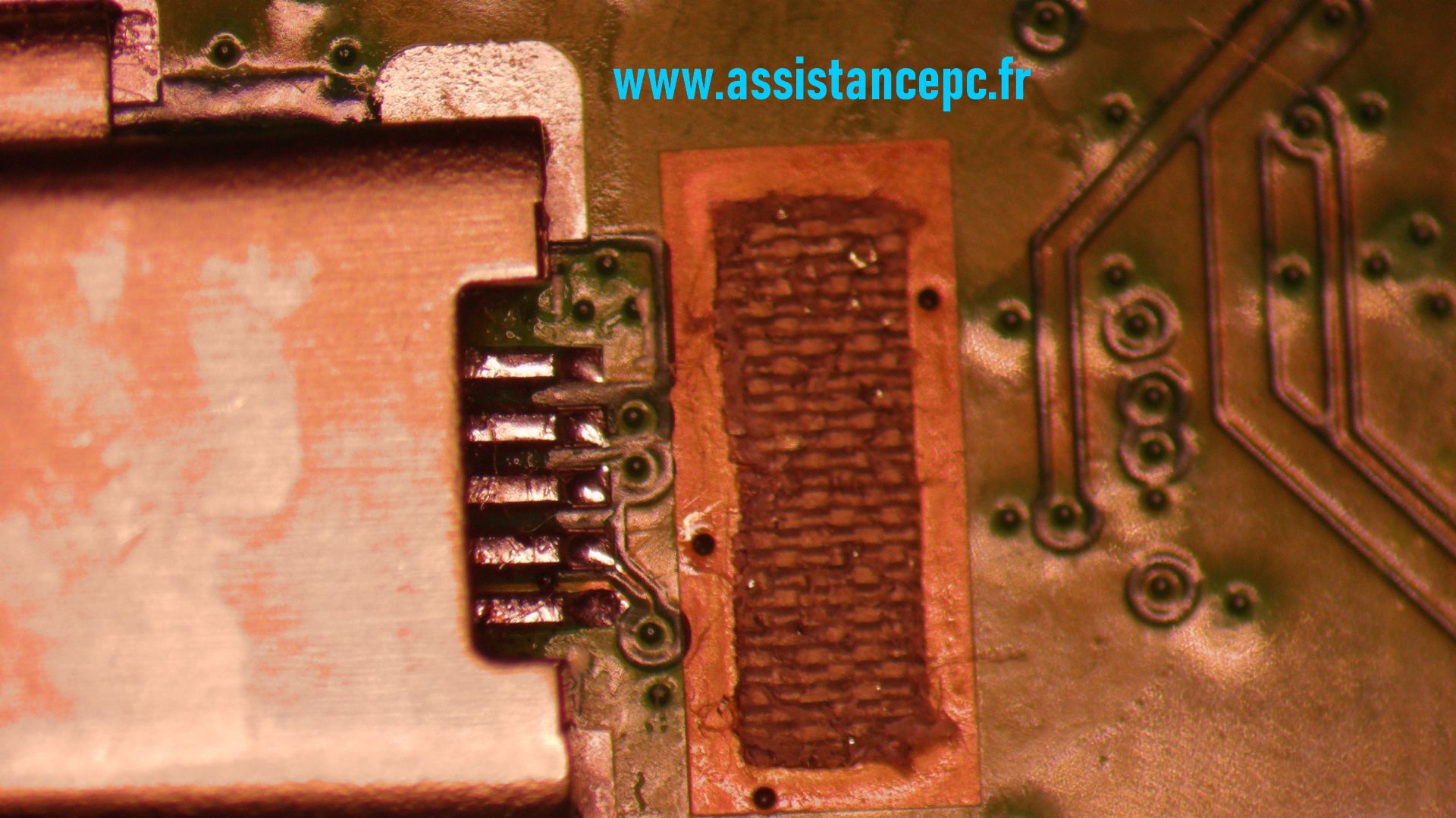

Ensuite, nous alignons le connecteur de telle manière que les pâtes soient bien positionnés. Nous soudons les pattes, et vérifions qu’elles soient bien solides. Enfin, nous soudons les 4 pattes pour que le connecteur soit bien fixé à la carte mère

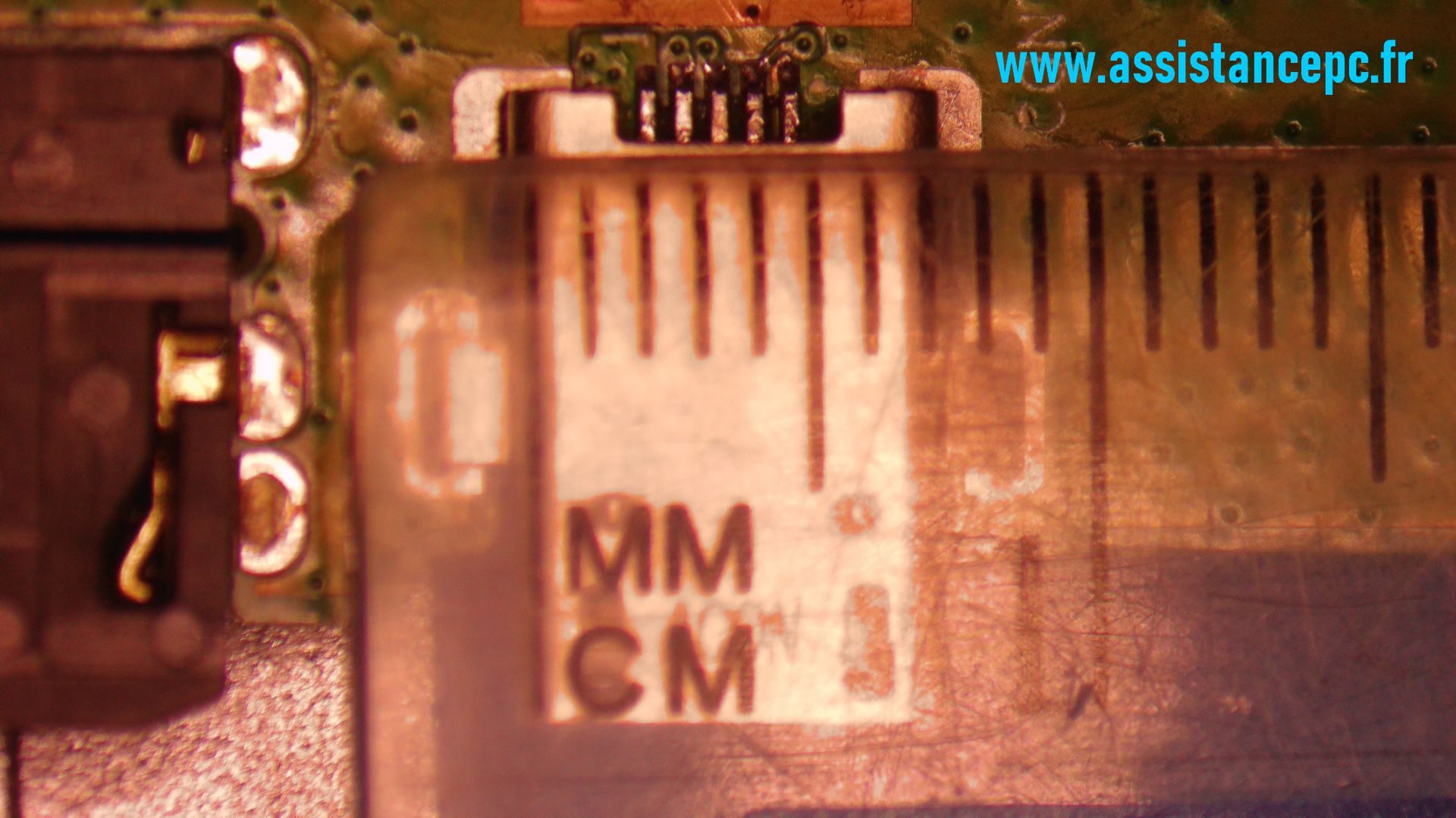

La fameuse règle pour donner un aperçu de la taille du connecteur : environ 7 mm de large, et des pattes qui n’excèdent pas 1 mm.

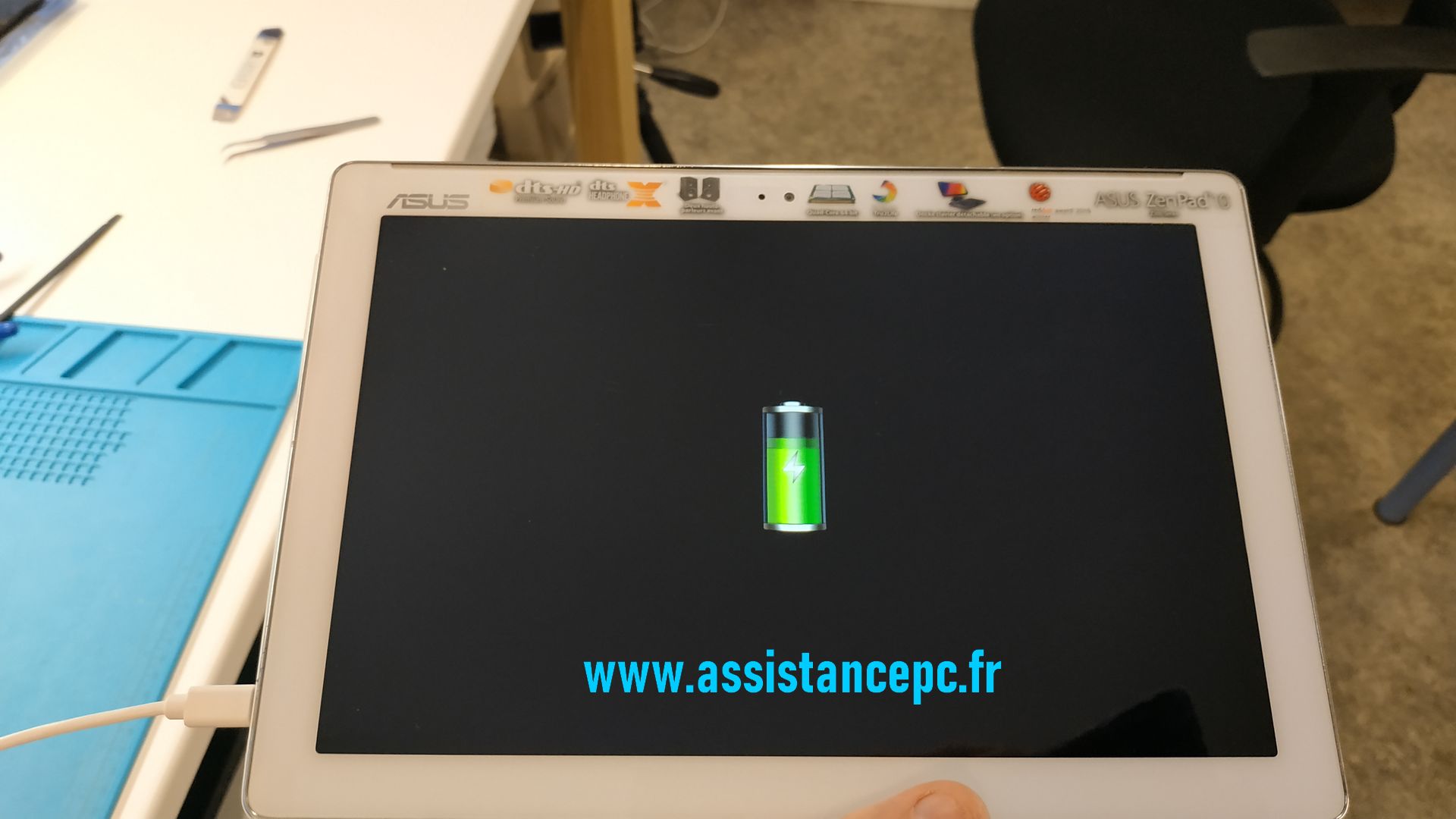

Réassemblage de la tablette, et effectuons une recharge complète de la tablette. Le but est de s’assurer que la tablette recharge à des valeurs correctes.
